IT7900系列 回饋式電網模擬器

IT7900系列産品代表了新一代的可程式,全四象限電網模擬器,同時還可作爲四象限功率放大器,適用於各類並網産品的測試。
例如PCS,儲能系統,微電網,BOBC(V2X)以及電力相關功率硬體迴路即時模擬(PhIL)等等。
提供專業的孤島測試模式,用戶可設定R,L,C及有功,無功功率參數,模擬電網非線性負載,實現防孤島效應保護認證測試。
IT7900系列具備能量回收功能,提供100%電流吸收能力,並經由設備回饋到電網,節省了用電和散熱成本。

產品特點

產品特點

產品規格

產品圖片

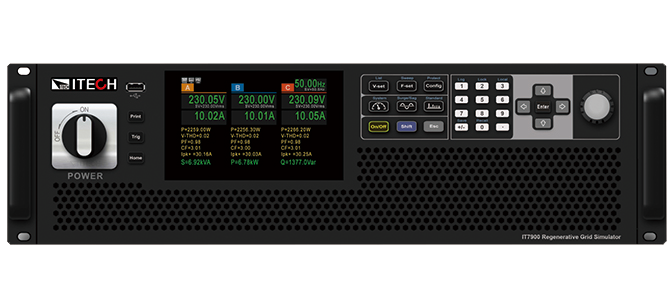

IT7900系列 回饋式電網模擬器

產品功能與優勢

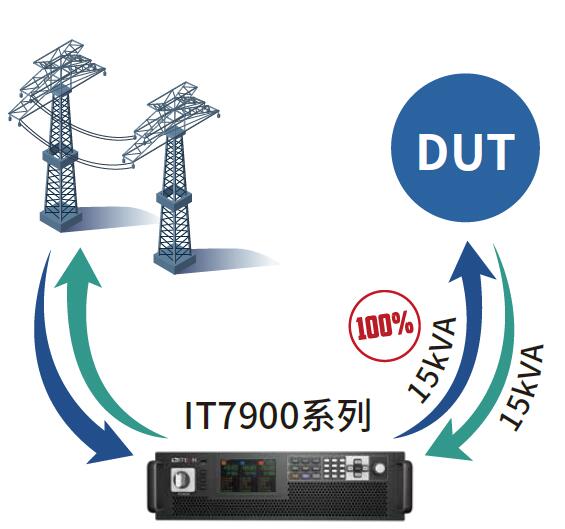

回饋、全四象限電網模擬器



IT7900系列代表了全新一代的可程式,全四象限電網模擬器,具備100%額定電流source和sink能力,並提供能量回饋功能。
待測物在測試中所産生的能量可以完全經由IT7900設備回收後廠內直接利用,而非以熱能的形式消耗掉,爲用戶提供“綠色節能”的解決方案。適用於測試並網型且向電網注入能量的産品,例如並網/離網光伏逆變器的頻率變化,電壓瞬變和直流注入等測試。

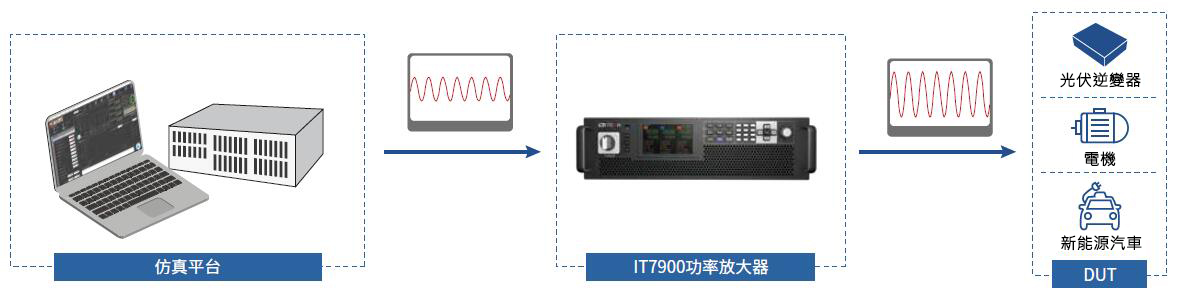

全四象限功率放大器

IT7900系列回饋式電網模擬器還可作功率放大器使用,以完成微電網,儲能及新能源汽車等領域的功率硬體迴路即時模擬(PhIL)測試。
數字或建模的模擬量信號經由外部模擬量接口(選配)輸入之後,可無失真放大,轉換爲真實的電力波形,外部模擬量響應時間小於200us。

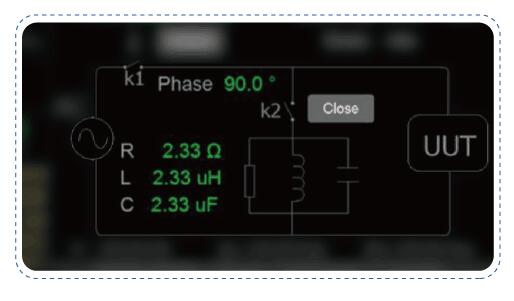

專業孤島測試模式,滿足防孤島效應測試

爲滿足並網型産品的防孤島效應認證測試,IT7900系列開發了專業的孤島測試模式。測試人員可以通過調節RLC參數或配置有功功率、無功功率參數,實現模擬純阻性或非線性電網負荷的效果,進一步驗證並網型DUT在不同等效阻抗,三相負荷平衡及非平衡狀態下的孤島保護響應時間。該方案可以幫助工程師簡化測試電路,節約額外的示波器和功率計等設備成本。

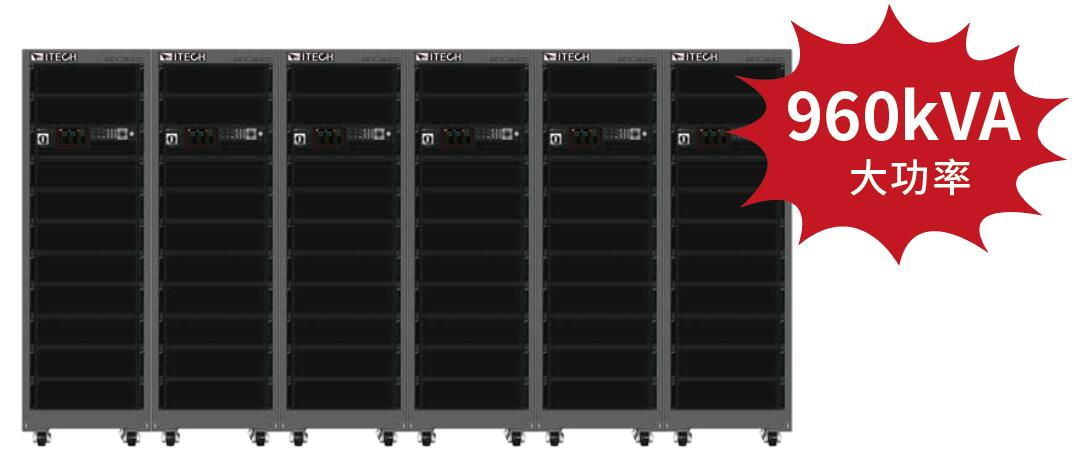

主從並聯,功率範圍達960kVA

當用戶有更大功率需求時,可以使用IT7900系列的主從並聯功能,提高輸出電流、功率能力。
IT7900系列最多可以並聯達960kVA,無需拆裝機櫃即可簡易並機。
IT7900系列具備主從並機均流功能且自帶同步ON/OFF輸入輸出信號,保證了並機的同步性。
並機後不但保留所有功能,且精度也不會有任何損失。
讓電源系統的搭建更快速、更彈性、更節約,無論是單機測試還是系統搭建,都可以輕鬆滿足。。

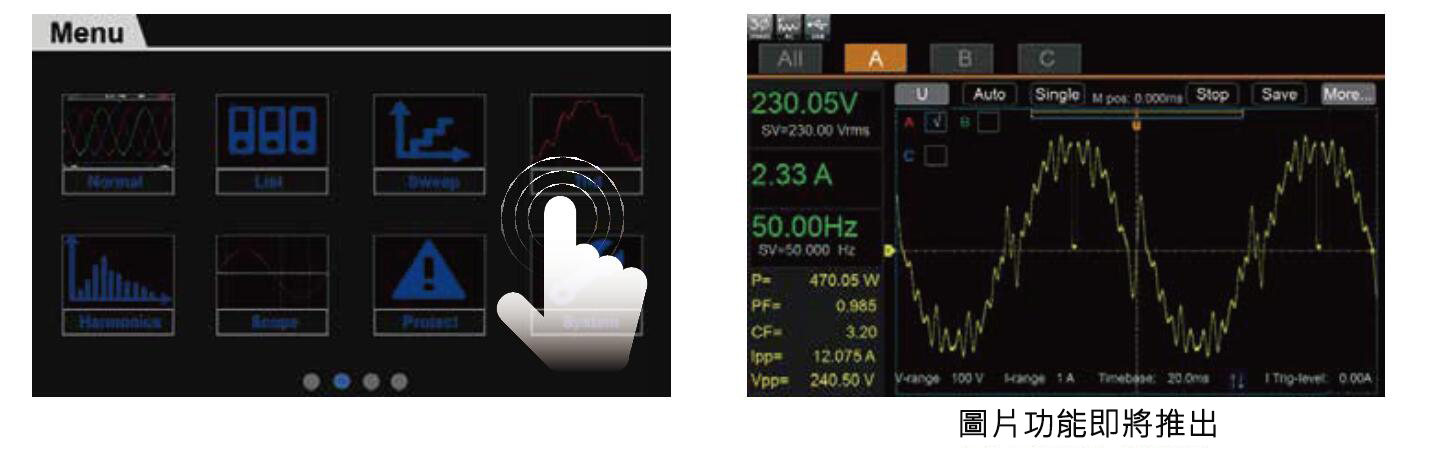

觸控設計,內置示波功能

IT7900系列配備了全新的觸摸屏設計,簡潔直觀的UI界面,配合鍵盤旋鈕設計可以讓用戶直接、快速地進行模式設定和波形編輯等操作。
內置數字示波器功能採集電壓和電流的時域信號,相位關係以及執行波形觸發等功能。
示波採樣率高達10us,最多可同時顯示6條示波曲線,用戶無需示波器就可以進行瞬時分析,並及時進行保存。

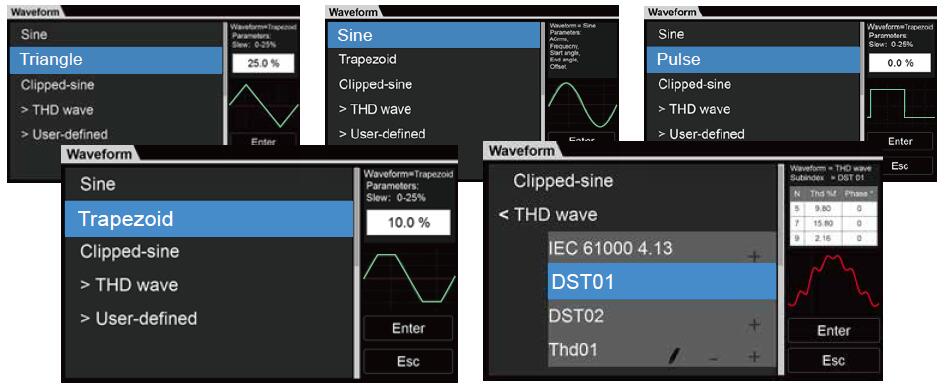

內建豐富的波形庫

除了基礎正弦波,IT7900系列提供多種內置的交流波形,例如三角波,鋸齒波,方波,梯形波和削波。
用戶可通過菜單調用並在LCD屏幕上顯示出選擇的波形。
結合設備的編序功能,可組合不同波形的連續輸出,以應對複雜的電力電子擾動測試。
