IT2705 直流電源分析儀

IT2705 是一款高度整合的模組化直流電源分析儀，專為動態功耗測量、電池類比和電源特性分析而設計。
整合直流電源、回饋負載、任意波形產生器、示波採樣與資料記錄功能，支援圖形化操作界面，無需二次開發即可完成複雜測試流程。

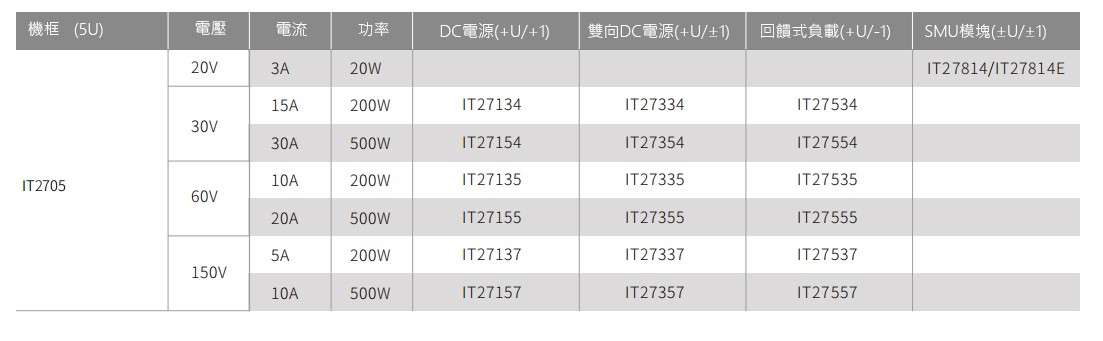

IT2705 直流電源分析儀支援多種功能模塊靈活組合，包括直流源、雙向源、反饋負載及 SMU 模組，單模塊功率覆蓋 20W 至 500W，最多配置 8 通道。
適用於 IoT 終端、晶元供電、汽車電子與智慧穿戴等場景，輔助工程師深入解析啟動波形、瞬態回應與功耗特性，全面提升測試效率與準確性。

產品特點

支援 20 種模組（包括 DC 來源、回饋載、雙向來源、SMU 模組）
最多可安裝 8 個模組，通道間獨立控制且相互隔離
支援兩組「主從並聯」設置，輕鬆升級功率測試範圍 *1
圖形化操控界面，引導式功能表界面，大幅提升易用性
整合 LIST、序列輸出、電池測試/模擬、任意波形自定義與正弦掃頻等多種功能於一體
透過配備 IT27814 SMU 模組，標配支援電化學阻抗譜（EIS）測試功能，頻率範圍 0.01Hz~20kHz
內置安時/瓦時統計功能，自動統計回饋電量
靈活切換介面顯示模式：Meter/Scope/Data Logger
示波模式下，採樣率高達 200kHz
資料取樣記錄最小時間間隔高達 20us
支援 Web 控制功能，使用通用的瀏覽器實現所有功能控制
標配 USB/LAN/CAN/DigitIO 通訊界面，提供免費程控軟件 PV2700

*1 IT27814&IT27814E 模組僅在 CC 模式下支援並聯

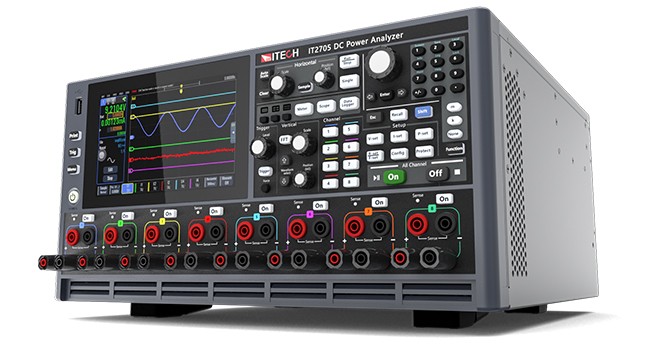

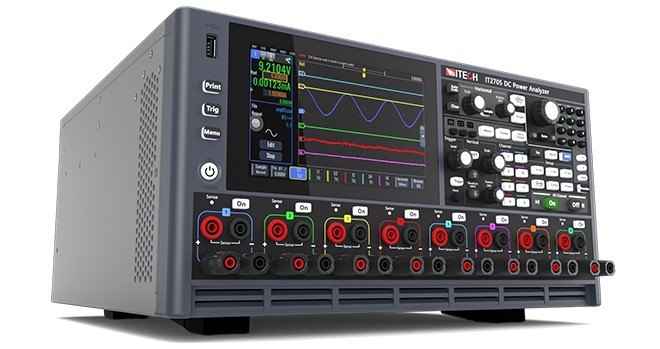

產品圖片

IT2705 直流電源分析儀

產品功能與優勢

八通道模組化電源分析平臺

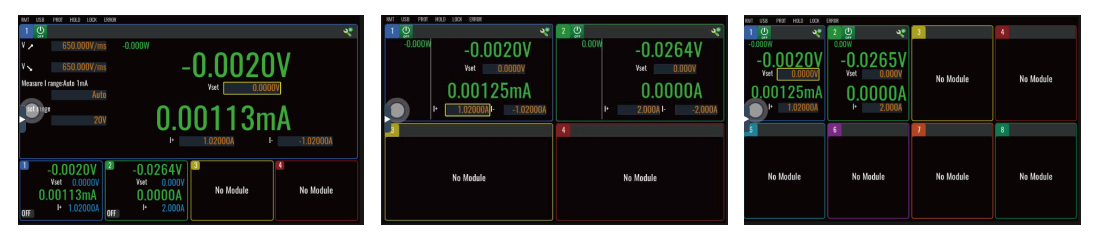

IT2705 直流電源分析儀是一款效能強大、操作高效的模組化電源分析主機，支援最多安裝 8 個不同類型的模組（直流來源、雙向來源、回饋負載、 SMU 模組），並透過彩色觸控螢幕即時監控所有通道參數，支援 View1/View4/View8 等多種 Meter 模式切換。
所有模組可在同一系統中協同運行，實現輸入、輸出與負載的統一控制與監測，免去多台儀器組合的複雜流程。尤其適用於 DC-DC 模組測試，源與負載可同框集成，一站式完成供電、加載、測量與數據採集，顯著提升研發效率。
同時，模組支援靈活更換與升級，滿足測試需求變化，協助實現長期投資價值最大化。

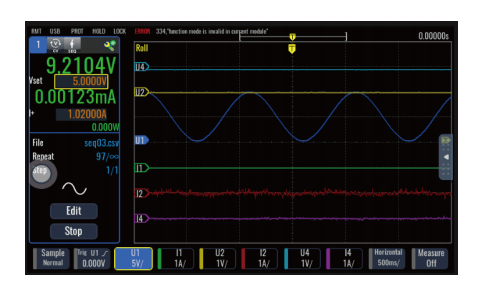

示波功能

IT2705 直流電源分析儀全系模組均具備高達 200 kHz 的示波採樣率，支援對 DUT 電壓、電流與功率波形的高帶寬、實時監測，無需外接電流探頭、分流器或電壓探頭，即可完整捕捉啟動/關斷瞬態、負載波動及乾擾事件，顯著簡化測試流程並提升分析效率。
此外，IT2705 直流電源分析儀面板配備獨立示波操作鍵（含觸發、單次捕捉、運行/停止、時基調節等），讓調試更直觀、更有效率。

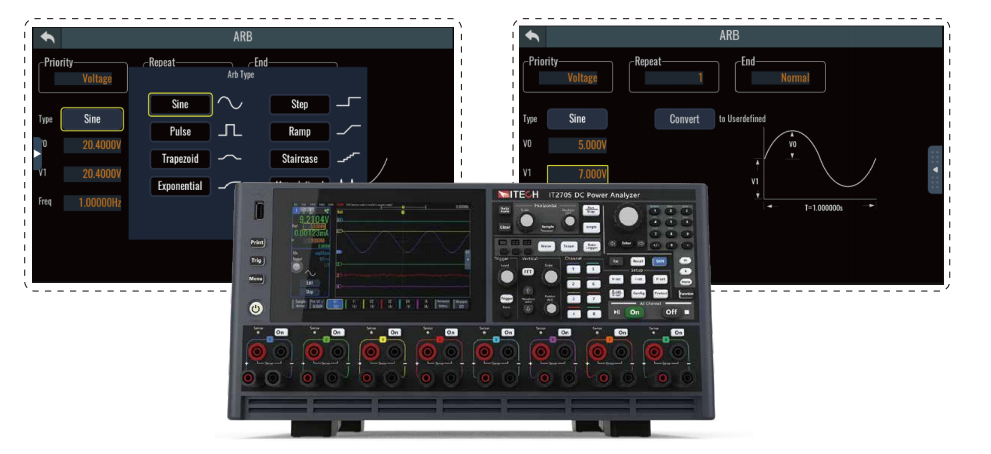

任意波形模式（Arb）

IT271XX/IT273XX/IT275XX/IT278XX 模組皆配備高效能任意波形（ARB）輸出功能，支援使用者自訂電壓、電流、功率或阻值隨時間變化的輸出序列，可精確類比 DUT 輸入端的電壓瞬變、幹擾跌落、負載脈衝等動態工況。
內置多種標準波形類型，包括正弦波（Sine）、脈衝（Pulse）、梯形（Trape zoid）、指數（Exponential）、階躍（Step）、斜坡（Ramp）、階梯（Stair case）以及用戶自定義波形（最多 128 點數據導入）。
ARB 功能廣泛應用於電池工況模擬、DC-DC 穩定性測試及通訊設備啟動行為分析等多類動態測試場景。

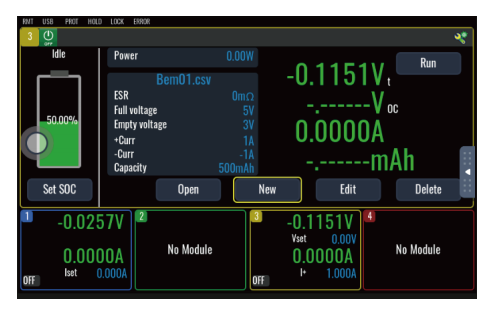

電池類比功能

IT273XX/IT278XX 模組支援電池模擬器功能，可精確還原電池在不同荷電狀態（SOC）下的電壓-電流行為。
用戶可設定電池的開路電壓、內阻和容量等關鍵參數，系統將根據 DUT 的電流請求動態調整輸出電壓，模擬真實電池的充放電過程。
相較於實際電池，模擬器具有更高的可重複性，特別適合用於電池供電設備開發、電源管理晶元驗證等場景。
