交流電子負載系列
IT8200E系列 回饋式交/直流電子負載
IT8200E系列展現了高效回饋式可程式設計交直流電子負載的先鋒技術，能夠無污染地將電能高效回饋至電網，既節能又環保。
在緊湊的3U機框內，它提供高達21kVA的功率，且利用主從並機技術，功率可輕鬆擴展超過1MVA。
配備了觸摸屏圖形化介面，使用者可以直接定義不同的波形，結合任意波形編輯功能和完善的保護機制，使其成為研發、測試和系統搭建的理想選擇。
IT8200E系列在交流（AC）模式下可以開啟Rectified整流功能，使負載工作在第一和第三象限，電壓和電流始終同向。
同時提供了多種工作模式，其中CE模式能類比14種電路拓撲。

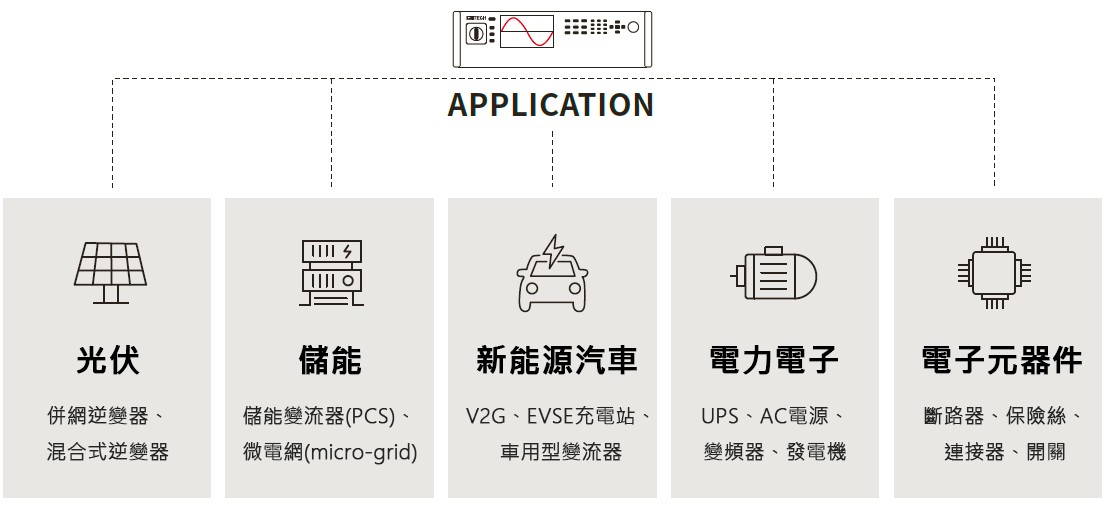

IT8200系列的應用領域廣泛，包括電動車與電網的測試（V2G）、電動車充電站（EVSE）、逆變器（Inverter）、儲能變流器（PCS）、不間斷電源系統（UPS）等。
產品特點
♦ 採用碳化矽（SiC）技術
♦ 高功率密度，3U可達21kVA
♦ 主從均流，並機可達1MVA+
♦ 高效的能量回饋
♦ 電壓可達350 VL-N
♦ 支援單相/三相/反相，反相模式下可擴展至200%額定電壓
♦ 頻率：16-500Hz
♦ 支援NORMAL/LIST/SWEEP，任意一種模式均可以疊加Surge&Sag功能
♦ 內建豐富的波形資料庫
♦ 觸摸屏設計，簡潔的UI介面
♦ 內置USB/CAN/LAN/數位IO介面，選配GPIB/類比量&RS232介面

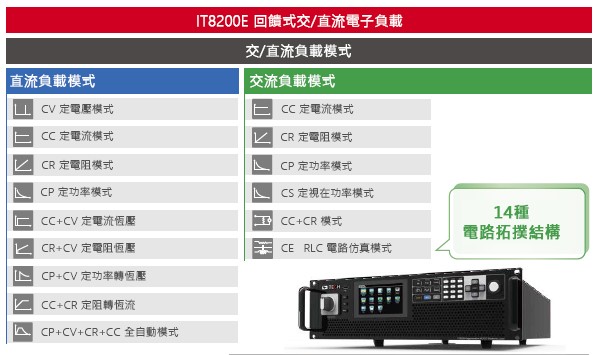

♦ AC模式下支援CC/CP/CR/CS/CC+CR/CE多種工作模式
♦ CE模式可以類比單相整流RLC和並聯RLC等14種電路拓撲
♦ DC模式下支援CC/CR/CP/CV等9種工作模式
♦ AC模式下支援整流和非整流兩種模式
♦ 可調節波峰因數：1.414 ~ 5.0
♦ 支援相移功能，範圍為-90 º~90 º *1
♦ 單位功率因數1功能可以使電流波形隨電壓波形變化，功率因數盡可能接近為1
♦ 三相AC模式下支援Y和Δ兩種接入方式
♦ 最高可達50次諧波類比和分析功能，內置IEC61000-3-2/3-12法規測試 *1
♦ 支援抽載與卸除角度控制，0-359°全範圍都可設定
♦ 多種保護功能，包括自動清保護、暫態過電壓保護POVP、暫態過電流保護POCP、欠電壓保護UVP、軟體看門狗等
♦ 支援CANopen、Modbus、LXI、SCPI等多種通訊協定
*1 開啟整流功能后，相移的設置範圍受峰值因數的約束
*2 電壓/電流諧波分析，電流諧波類比，基波≤60Hz
產品圖片
IT8200E系列 回饋式交/直流電子負載
產品功能與優勢
回饋式交/直流負載
作為一款全新的回饋式交流電子負載，IT8200E系列回饋效率高達88%，無論是在交流模式下還是在直流模式下，
都可以將待測物在測試中所產生的能量經由高額回收后再廠內直接利用，而非以熱能的形式消耗掉，為使用者提供“綠色節能”的解決方案。
示波功能

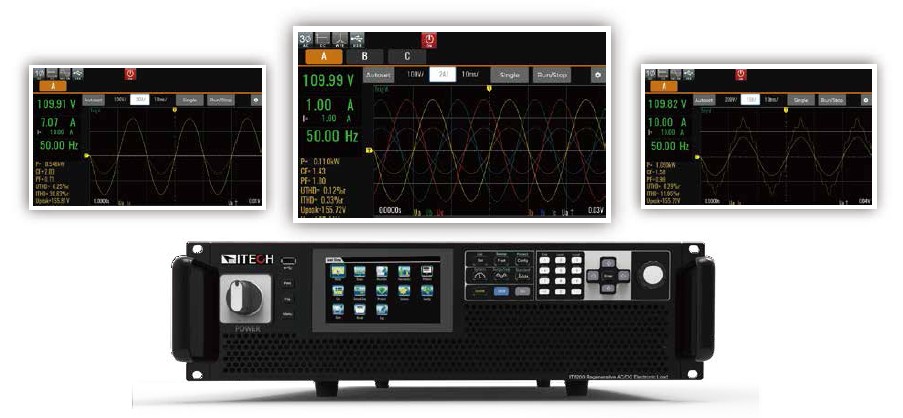

IT8200E系列內置數位示波器功能採集電壓和電流的時域信號，相位關係以及執行波形觸發等功能。
示波採樣率高達10us，最多可同時顯示6條示波曲線，可以進行暫態分析。
同時提供了數據記錄功能，可以長時間觀察和輸出狀態，將當前抓到的波形數據記錄到外部存儲設備中進行二次分析。
無需再藉助數據採集儀和示波器，就可以滿足測試中多種量測需求，充分考慮了工程師不同量測需求。
單相、三相、反相操作模式
IT8200E系列具備非常靈活的操作模式，通過面板功能表可任意選擇單相、三相、反相模式。
350V的設備在反相模式下，用戶可獲得最高700V的單相電壓，功率保持為原來的2/3。

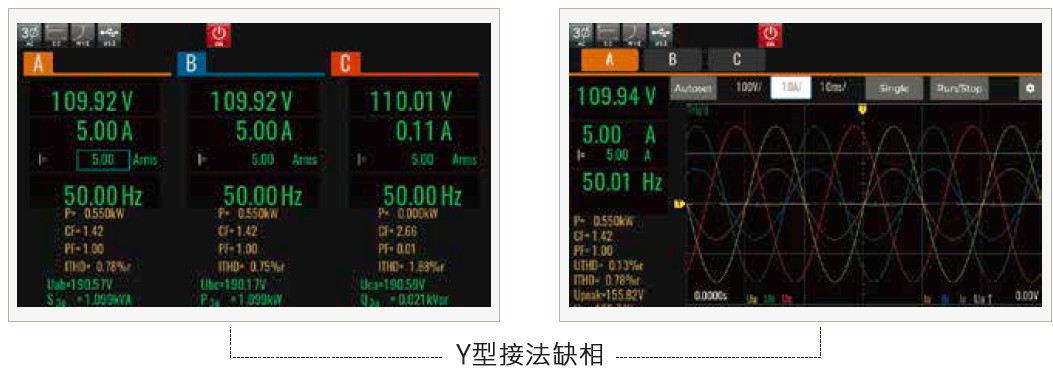

在三相模式下，使用者通過機器面板就可以選擇實現Y型和Δ型的連接方式，Y型接法時支援C相缺相功能。 自由靈活的搭配，滿足多元的測試需求。
多樣的操作模式
IT8200E系列在交流模式下可以開啟Rectified整流功能，使負載工作在第一和第三象限，電壓和電流始終同向。

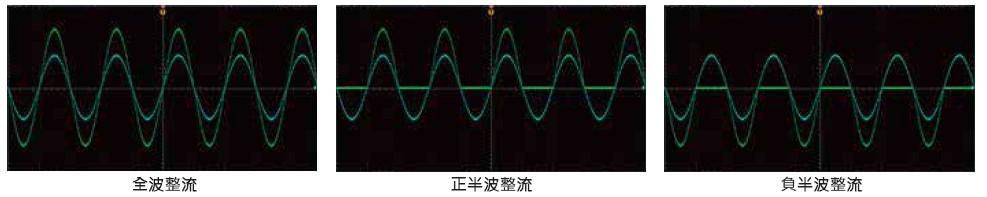

此時，用戶可以選擇波形完整性，包括全波，正半波，負半波。
IT8200E系列在交流模式下可以開啟Rectified整流功能，使負載工作在第一和第三象限，電壓和電流始終同向。
此時，用戶可以選擇波形完整性，包括全波，正半波，負半波。
波峰因數CF1.414-5.0
波峰因數表示波形的極端峰值。 對於需要純正弦波的應用，就希望負載端電流波形的CF值為1.414或盡可能接近。
但是在實際應用中，負載端電流波形的波峰形態可能會變的很尖，其CF往往大於1.414，此時正弦波的起始點從0度開始正向度數偏移。
所以使用者需要去校正波形。 IT8200E的波峰因數（CF） 值可以從 1.414調整到5.0，同時還允許使用者從-90 º~90 º設置相移角度，校正結果幅度，使 RMS 值保持不變。
從而更為精準的模擬出現場測試條件，以確保被測單元 （UUT） 的可靠性。
