SHA850A 手持頻譜分析儀
產品特點
- 頻譜分析頻率範圍：9 kHz - 3.6GHz / 7.5 GHz
- 天線和電纜測量頻率範圍：100 kHz - 3.6GHz / 7.5 GHz
- 顯示平均噪聲電平 DANL 低於-165 dBm/Hz
- 單邊帶相位噪聲低於-104 dBc/Hz ， 1 GHz 偏移 10 kHz
- 全帶寬獨立信號源和前置放大器
- 典型工作時間 4 小時
產品圖片

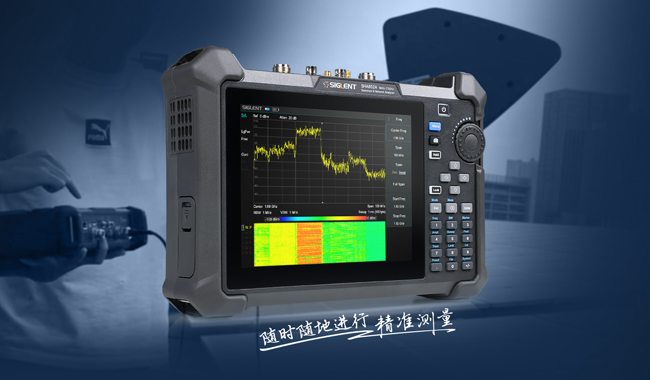

SHA850A 手持頻譜分析儀
產品功能與優勢
【影片介紹】SIGLENT《SHA850A》Handheld Spectrum&Vector Network Analyzer手持頻譜/向量網路分析儀 高集成輕盈設計，精準測量不受限！
形態更輕盈，多場景適用
SHA850A系列手持式頻譜分析儀頻率範圍9 kHz~7.5 GHz，機身更輕盈，適合外出攜帶、手持操作，採用續航長達4小時的電池供電，並且可配置車載充電器和GPS定位功能，能滿足各種場景下的現場測試，如通信基地站，汽車OTA測試，頻譜監測等。
採用高集成度設計，可進行信號頻域分析，陸地移動電台，無線數據網絡測量，線纜、天線、器件測試，EMI干擾等測試。並且其射頻性能優異，DANL低至-165 dBc/Hz，可有效識別小信號，單邊帶相位噪聲僅為<-104 dBc/Hz @1 GHz, 10 kHz offset ，媲美台式頻譜分析儀。
電纜和天線分析儀模式下可測量的頻率範圍為100 kHz~3.6 GHz；
支持故障點距離（DTF）、時域反射計(TDR) 、1端口電纜損耗、2端口插入損耗、回波損耗及VSWR測量功能。

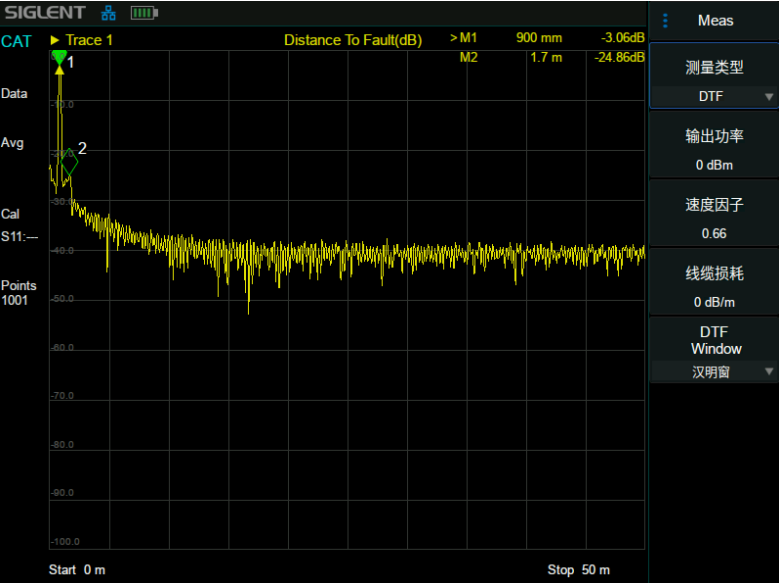

電纜和天線測試模式
電纜和天線分析儀模式下可測量的頻率範圍為100 kHz~3.6 GHz；
支持故障點距離（DTF）、時域反射計(TDR) 、1端口電纜損耗、2端口插入損耗、回波損耗及VSWR測量功能。
支持幅度和相位響應同時測量，矢量S11和S21參數同時測量；
顯示反射/傳輸係數，回波/插入損耗，相位，群時延，駐波比，Smith圓圖，極坐標圓圖等多種格式。

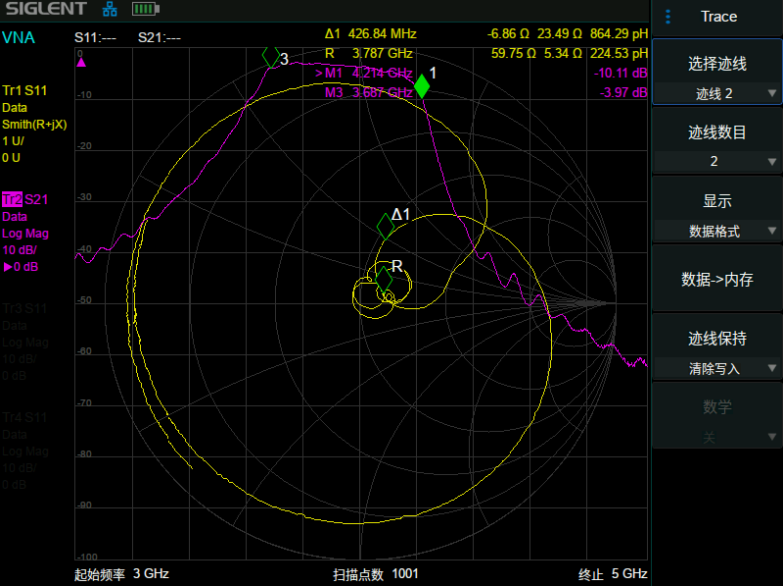

向量網絡分析模式
支持幅度和相位響應同時測量，矢量S11和S21參數同時測量；
顯示反射/傳輸係數，回波/插入損耗，相位，群時延，駐波比，Smith圓圖，極坐標圓圖等多種格式。
