SDG6000X 任意波形產生器
產品特點
- 等性能雙通道，最大輸出頻率500 MHz
- 2.4 GSa/s取樣率，16 bit 垂直分辨率
- 脈衝信號最大頻率150 MHz；上升/下降時間可調，最快可達1 ns
- 逐點輸出任意波，波形長度2~20 Mpts
- 可作為 IQ 信號發生器（選件）
- 可作為 PRBS 信號發生器 可作為噪聲信號發生器
產品圖片
SDG6000X 任意波形產生器
產品功能與優勢
【影片介紹】《SDG6000X》Pulse/Arbitary Waveform Generator波形產生器
多合一信號發生器
- 連續波形發生器——最高頻率可達500 MHz
- 脈衝信號發生器——最快上升/下降時間可達1 ns，低抖動，脈寬和沿精細可調
- 函數/任意波形發生器——6 種標準波形以及高達190多種內置任意波形
- IQ信號發生器——支持基帶和中頻 IQ 信號
- PRBS 碼型發生器——支持比特率和沿可調的 PRBS 信號
- 噪聲信號發生器——可輸出頻寬可調高斯白噪聲
創新的 EasyPulse 技術
DDS方法輸出方波/脈衝時, 如果採樣率和輸出頻率不成整數倍關係，將產生一個採樣週期的抖動。
採用EasyPulse技術可克服這個缺陷；產生低抖動的方波和脈衝信號，此外還具有以下優勢：
- 脈衝頻率最高可達150 MHz · 上升/下降時間分別可設置，最快可達1 ns
- 脈寬精細可調，最小可達3.2 ns · 佔空比低至0.001%
- 低抖動
TrueArb 波形技術
使用了創新的TrueArb技術，可克服DDS技術產生的抖動和失真。
因為TrueArb採用逐點輸出技術，不會遺漏任何波形信息。
同時還具體以下優勢：
- 20 Mpts的波形長度，波形細節更精細
- 16 bit的垂直分辨率，信號保真度更高
- 配合標配的 EasyWave 上位機軟件，可生成和輸出客戶所需要的信號
矢量信號源
SDG6000X可生成常用的 ASK, FSK, PSK, QAM 等調製類型的IQ 信號。
可以作為基帶源，或直接產生正交調製後的中頻信號。
- 載波頻率可達500 MHz
- 符號率最大37.5 MSymb/s
- 配套的 EasyIQ 上位機軟件可生成多種 IQ 調製類型

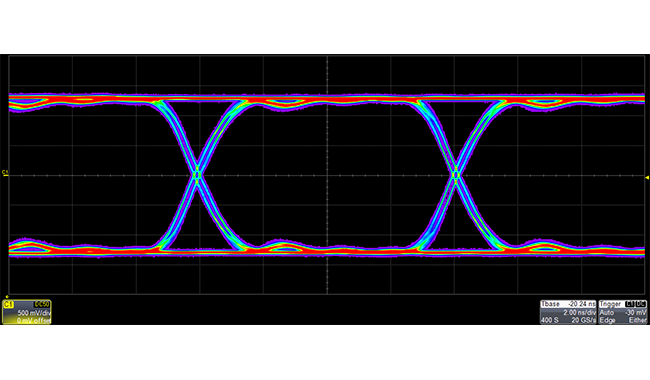

PRBS信號源
- 可提供PRBS3 ~ PRBS32 多種碼型輸出 · 可預設多種邏輯電平如：TTL，LVCMOS，LVPECL，LVDS等
- 最高速率可達300 Mbps
- 上升和下降時間可調
